Kabel swiatlowodowy 96J Optix Z-XOTKtd - OPTIX FIBER CABLE GYFTY (Z-XOTKtd) 96 x 9/125 ITU Fujikura G.652D 1.5kN

Kabel swiatlowodowy 96J Optix Z-XOTKtd - OPTIX FIBER CABLE GYFTY (Z-XOTKtd) 96 x 9/125 ITU Fujikura G.652D 1.5kN

.
Zapytaj o ten produkt

Wszystkie dane techniczne

Biuro obsługi klienta: +48 34 333 67 76

Zakupy hurtowe - Kupuj ten produkt w cenach hurtowych: Panel B2B

Dostępność: Skonsultuj z handlowcem

Cena:

17,15 zł z VAT (13,94 zł netto)

Koszt przesyłki: od 19,07
Darmowa dostawa od kwoty 2000,00 zł

Opis produktu

OPTIX kabel Z-XOTKtd (GYFTY): lekka konstrukcja wielotubowa, duża giętkość i odporność na przeciąganie, centralny element wzmacniający, żel i konstrukcja blokująca wodę (WB), całkowicie dielektryczny, powłoka PE – odporność na promienie UV, zakres temperaturowy -40…+70 [°C] - odpowiednik Z-XOTKtsd. Maksymalne naprężenie instalacyjne: 1500N-3000N. Wszystkie włókna i tuby kabla posiadają kodowanie barwne zgodnie z standardem kodowania. Każda tuba zawierająca do 12 włókien światłowodowych jest wypełniona żelem hydrofobowym dla ochrony włókien przed wpływem wilgoci i wibracjami. Ośrodek kabla jest zabezpieczony przed penetracją przez wodę przy użyciu żelu umieszczanego w ośrodku kabla między tubami. Tuby kabla i elementy wypełniające są skręcone wokół centralnego elementu wytrzymałościowego. Dwie nitki zatopione w płaszczu służą do ułatwienia zdejmowania powłoki zewnętrznej kabla. Kable są przeznaczone do instalacji w kanalizacji teletechnicznej pierwotnej i wtórnej metodami pneumatycznymi (wdmuchiwanie) i mechanicznymi (zaciąganie).

Kolory włókien: niebieski, pomarańczowy, zielony, brązowy, szary, biały, czerwony, czarny, żółty, fioletowy, różowy, turkusowy.

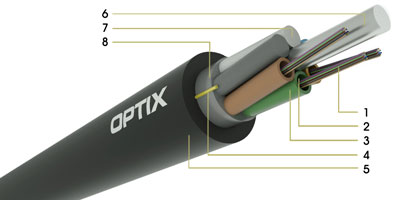

Budowa kabla:

1. optical fibres: ITU Fujikura G.652D,
2. tube filling: hydrophobic jelly filling,
3. tube: loose tube with optical fibres filled with hydrophobic jelly,
4. rip cords for sheath ripping
5. sheath: polyethylene (black),
6. central strenght member: a dielectric FRP rod,
7. filler: polyethylene,
8. core filling: hydrophobic jelly filling.

Konstrukcja

wielotubowa, tuby wypełnione żelem,
powłoka zbudowana z dużej gęstości PE odpornego na UV,
konstrukcja umożliwiająca łatwe otwieranie kabla i szybki dostęp do włókien
odporność na przenikanie wody według IEC 60794-1-F5,
ripcord (nitka) ułatwiający zdejmowanie powłoki zewnętrznej PE,
całkowicie dielektryczny.

Zastosowanie

zewnętrzne łącza światłowodowe,
sieci kampusowe,
sieci dystrybucyjne,
połączenia terminalowe,
kanalizacja teletechniczna pierwotna i wtórna.

Specyfikacja kabla

	24J Optix Z-XOTKtd	48J Optix Z-XOTKtd	72J Optix Z-XOTKtd	96J Optix Z-XOTKtd
Ilość tub kabla	6	6	6	8
Ilość wypełniaczy	2	2	0	0
Ilość tub aktywnych	4	4	6	8
Włokien w tubie	6	12	22	12
Ilość całkowita włókien	24	48	72	96
Waga [kg/km] (±10%)	79	103	103	136
Ø kabla [mm] (±5%)	9.7	11.1	11.1	12.7
Ø tuby [mm]	1.9	2.4	2.4	2.4
Ø elemntu centralnego [mm]	2.2	2.6	2.6	3.4/4.2
Grubość powłoki PE [mm]	1.8	1.8	1.8	1.8

Parametr	Norma EN	Norma IEC	12 - 72	96
Max. Siła naciągu kabla (instalacyjna)	EN 187000	IEC 794-1-E1	1500N	3000N
Max. Siła naciągu kabla (długotrwała)	EN 187000	IEC 794-1-E1	500N	1000N
Odporność na zgniatanie:	EN 187000, m. 504	IEC 794-1-E3	1000N/100mm
Odporność na uderzenie:	EN 187000, m. 505	IEC 794-1-E4	10 impacts, 2 Nm
Odporność na zginanie:		IEC 794-1-E11	10 [cycles (15xD)]
Odporność na wielokrotne zginanie	EN 187000, m. 507	IEC 794-1-E6	10 [cycles (20xD)]
Odporność na wielokrotne zginanie w trakcie pracy	EN 187000	IEC 794-1-E8	≤ 20000 cycles R=90m
Odporność na skręcanie:	EN 187000, m. 50	IEC 794-1-E7	≤ 1000 cycles 360°
Odporność na wibracje:		IEC 794-1
Odporność na wnikanie wody	EN 187000, m. 605B	IEC 794-1-F5B	3m słup wody przez 24h
Wytrzymałość dielektryczna płaszcza zewnętrznego:		ITU-T Rec. K25
Odporność płaszcza zewnętrznego na napięcie elektryczne nie mniejsze niż 9kV AC
Odporność na ścieranie:		IEC 794-1-E2
Zakres temepratur instalacji	EN 187000	IEC 794-1-F1	-40…+60 [°C]
Zakres temepratur eksploatacji	EN 187000	IEC 794-1-F1	-40…+70 [°C]
Zakres temepratur transportu i przechowania	EN 187000	IEC 794-1-F1	-40…+60 [°C]
