Kabel swiatlowodowy 24J Optix Z-XOTKtd - OPTIX FIBER CABLE GYFTY (Z-XOTKtd) 24 x 9/125 ITU Fujikura G.652D 1.5-3kN

Wszystkie dane techniczne

Biuro obsługi klienta: +48 34 333 67 76

Zakupy hurtowe - Kupuj ten produkt w cenach hurtowych: Panel B2B

Dostępność: Skonsultuj z handlowcem

Cena:

7,45 zł z VAT (6,06 zł netto)

  • Koszt przesyłki: od 18,45
  • Darmowa dostawa od kwoty 2000,00 zł

Opis produktu

OPTIX kabel Z-XOTKtd (GYFTY): lekka konstrukcja wielotubowa, duża giętkość i odporność na przeciąganie, centralny element wzmacniający, żel i konstrukcja blokująca wodę (WB), całkowicie dielektryczny, powłoka PE – odporność na promienie UV, zakres temperaturowy -40…+70 [°C] - odpowiednik Z-XOTKtsd. Maksymalne naprężenie instalacyjne: 1500N-3000N. Wszystkie włókna i tuby kabla posiadają kodowanie barwne zgodnie z standardem kodowania. Każda tuba zawierająca do 12 włókien światłowodowych jest wypełniona żelem hydrofobowym dla ochrony włókien przed wpływem wilgoci i wibracjami. Ośrodek kabla jest zabezpieczony przed penetracją przez wodę przy użyciu żelu umieszczanego w ośrodku kabla między tubami. Tuby kabla i elementy wypełniające są skręcone wokół centralnego elementu wytrzymałościowego. Dwie nitki zatopione w płaszczu służą do ułatwienia zdejmowania powłoki zewnętrznej kabla. Kable są przeznaczone do instalacji w kanalizacji teletechnicznej pierwotnej i wtórnej metodami pneumatycznymi (wdmuchiwanie) i mechanicznymi (zaciąganie).
Kolory włókien: niebieski, pomarańczowy, zielony, brązowy, szary, biały, czerwony, czarny, żółty, fioletowy, różowy, turkusowy.

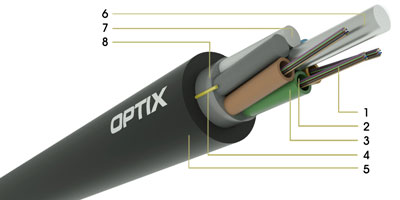

Budowa kabla:

1. optical fibres: ITU Fujikura G.652D,
2. tube filling: hydrophobic jelly filling,
3. tube: loose tube with optical fibres filled with hydrophobic jelly,
4. rip cords for sheath ripping
5. sheath: polyethylene (black),
6. central strenght member: a dielectric FRP rod,
7. filler: polyethylene,
8. core filling: hydrophobic jelly filling.

Konstrukcja

  • wielotubowa, tuby wypełnione żelem,
  • powłoka zbudowana z dużej gęstości PE odpornego na UV,
  • konstrukcja umożliwiająca łatwe otwieranie kabla i szybki dostęp do włókien
  • odporność na przenikanie wody według IEC 60794-1-F5,
  • ripcord (nitka) ułatwiający zdejmowanie powłoki zewnętrznej PE,
  • całkowicie dielektryczny.

Zastosowanie

  • zewnętrzne łącza światłowodowe,
  • sieci kampusowe,
  • sieci dystrybucyjne,
  • połączenia terminalowe,
  • kanalizacja teletechniczna pierwotna i wtórna.

Specyfikacja kabla


24J Optix Z-XOTKtd 48J Optix Z-XOTKtd 72J Optix Z-XOTKtd 96J Optix Z-XOTKtd
Ilość tub kabla 6 6 6 8
Ilość wypełniaczy 2 2 0 0
Ilość tub aktywnych 4 4 6 8
Włokien w tubie 6 12 22 12
Ilość całkowita włókien 24 48 72 96
Waga [kg/km] (±10%) 79 103 103 136
Ø kabla [mm] (±5%) 9.7 11.1 11.1 12.7
Ø tuby [mm] 1.9 2.4 2.4 2.4
Ø elemntu centralnego [mm] 2.2 2.6 2.6 3.4/4.2
Grubość powłoki PE [mm] 1.8 1.8 1.8 1.8
Parametr Norma EN Norma IEC 12 - 72 96
Max. Siła naciągu kabla (instalacyjna) EN 187000 IEC 794-1-E1 1500N 3000N
Max. Siła naciągu kabla (długotrwała) EN 187000 IEC 794-1-E1 500N 1000N
Odporność na zgniatanie: EN 187000, m. 504 IEC 794-1-E3 1000N/100mm
Odporność na uderzenie: EN 187000, m. 505 IEC 794-1-E4 10 impacts, 2 Nm
Odporność na zginanie:
IEC 794-1-E11 10 [cycles (15xD)]
Odporność na wielokrotne zginanie EN 187000, m. 507 IEC 794-1-E6 10 [cycles (20xD)]
Odporność na wielokrotne zginanie w trakcie pracy EN 187000 IEC 794-1-E8 ≤ 20000 cycles R=90m
Odporność na skręcanie: EN 187000, m. 50 IEC 794-1-E7 ≤ 1000 cycles 360°
Odporność na wibracje:
IEC 794-1
Odporność na wnikanie wody EN 187000, m. 605B IEC 794-1-F5B 3m słup wody przez 24h
Wytrzymałość dielektryczna płaszcza zewnętrznego:
ITU-T Rec. K25
Odporność płaszcza zewnętrznego na napięcie elektryczne nie mniejsze niż 9kV AC
Odporność na ścieranie:
IEC 794-1-E2
Zakres temepratur instalacji EN 187000 IEC 794-1-F1 -40…+60 [°C]
Zakres temepratur eksploatacji EN 187000 IEC 794-1-F1 -40…+70 [°C]
Zakres temepratur transportu i przechowania EN 187000 IEC 794-1-F1 -40…+60 [°C]
