Opis produktu

Optix GYTC8Y (S-XOTKt) kabel ósemkowy, element nośny wykonany jest ze splotu ocynkowanych lin stalowych 7x1,0mm, przeznaczony do rozwieszania na przęśle do 140m (dla SAG 2-3%), lekka konstrukcja wielotubowa, żel i konstrukcja blokująca wodę (WB), odporność na promienie UV, powłoka zbudowana z wysokiej gęstości PE, zakres temperaturowy -40…+70 [°C] - odpowiednik S-XOTKt. Maksymalne naprężenie instalacyjne: 4000N Wszystkie włókna i tuby kabla posiadają kodowanie barwne zgodnie z standardem kodowania. Każda tuba zawierająca do 12 włókien światłowodowych jest wypełniona żelem hydrofobowym dla ochrony włókien przed wpływem wilgoci i wibracjami. Ośrodek kabla jest zabezpieczony przed penetracją przez wodę przy użyciu żelu umieszczanego w ośrodku kabla między tubami. Tuby kabla i elementy wypełniające są skręcone wokół centralnego elementu wytrzymałościowego. Nitka zatopiona w płaszczu służy do ułatwienia zdejmowania powłoki zewnętrznej kabla. Kable są przeznaczone do instalacji napowietrznych.

Kolory włókien: niebieski, pomarańczowy, zielony, brązowy, szary, biały, czerwony, czarny, żółty, fioletowy, różowy, turkusowy.

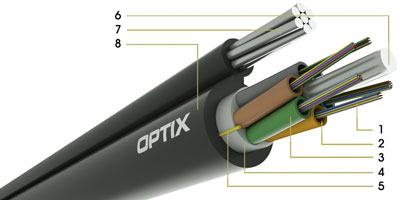

Budowa kabla:

1. optical fibres: ITU Fujikura G.652D,
2. tube filling: hydrophobic jelly filling,
3. tube: loose tube with optical fibres filled with hydrophobic jelly,
4. core filling: hydrophobic jelly filling
5. rip cords for sheath ripping
6. central strenght member: a dielectric FRP rod,
7. messenger: steel strand 7x1.00mm
8. sheath: polyethylene (black).

Konstrukcja

wielotubowa, tuby wypełnione żelem,
instalacja na przęsłach do 140m,
powłoka zbudowana z dużej gęstości PE odpornego na UV,
konstrukcja umożliwiająca łatwe otwieranie kabla i szybki dostęp do włókien
odporność na przenikanie wody według IEC 60794-1-F5,
ripcord (nitka) ułatwiający zdejmowanie powłoki zewnętrznej PE.

Zastosowanie

zewnętrzne napowietrzne łącza światłowodowe,
sieci FTTH,
sieci dystrybucyjne.

Specyfikacja techniczna

	48J Optix S-XOTKt	72J Optix S-XOTKt	96J Optix S-XOTKt
Ilość tub kabla	5	6	8
Ilość wypełniaczy	1	0	0
Ilość tub aktywnych	4	6	8
Włokien w tubie	12	12	12
Ilość całkowita włókien	48	72	96
Waga [kg/km] (±10%)	153	178	202
Wymiary kabla [mm] (±5%)	9.7x17.5	10.2x18.0	11.5x19.3
Ø tuby [mm]	2.1	2.1	2.1
Ø prętu stalowego (nośny) [mm]	7x1.0	7x1.0	7x1.0
Grubość powłoki PE [mm]	1.8	1.8	1.8

Parametr	Norma EN	Norma IEC
Max. Siła naciągu kabla (instalacyjna)	EN 187000	IEC 794-1-E1	4000N
Max. Siła naciągu kabla (długotrwała)	EN 187000	IEC 794-1-E1	1300N
Odporność na zgniatanie:	EN 187000, m. 504	IEC 794-1-E3	1000N/100mm
Odporność na uderzenie:	EN 187000, m. 505	IEC 794-1-E4	10 impacts, 2 Nm
Odporność na zginanie:		IEC 794-1-E11	10 [cycles (15xD)]
Odporność na wielokrotne zginanie	EN 187000, m. 507	IEC 794-1-E6	10 [cycles (20xD)]
Odporność na wielokrotne zginanie w trakcie pracy	EN 187000	IEC 794-1-E8	≤ 20000 cycles R=90m
Odporność na skręcanie:	EN 187000, m. 50	IEC 794-1-E7	≤ 1000 cycles 360°
Odporność na wibracje:		IEC 794-1
Odporność na wnikanie wody	EN 187000, m. 605B	IEC 794-1-F5B	3m słup wody przez 24h
Wytrzymałość dielektryczna płaszcza zewnętrznego:		ITU-T Rec. K25
Odporność płaszcza zewnętrznego na napięcie elektryczne nie mniejsze niż 9kV AC
Odporność na ścieranie:		IEC 794-1-E2
Zakres temepratur instalacji	EN 187000	IEC 794-1-F1	-40…+60 [°C]
Zakres temepratur eksploatacji	EN 187000	IEC 794-1-F1	-40…+70 [°C]
Zakres temepratur transportu i przechowania	EN 187000	IEC 794-1-F1	-40…+60 [°C]
