Kabel światłowodowy 12J Optix S-XOT Ktc - OPTIX FIBER CABLE GYXTC8Y (S-XOTKtc) 12 x 9/125 ITU G.652D

Wszystkie dane techniczne

Biuro obsługi klienta: +48 34 333 67 76

Zakupy hurtowe - Kupuj ten produkt w cenach hurtowych: Panel B2B

Dostępność: Skonsultuj z handlowcem

Cena:

3,32 zł z VAT (2,70 zł netto)

  • Koszt przesyłki: od 19,07
  • Darmowa dostawa od kwoty 2000,00 zł

Opis produktu

Optix S-XOTKtc (GYXTC8Y) kabel ósemkowy, element nośny wykonany jest z ocynkowanej linki stalowej 1,6mm, przeznaczony do rozwieszania na przęśle do 85m (dla SAG 2-3%), lekka konstrukcja jednotubowa, żel i konstrukcja blokująca wodę (WB), odporność na promienie UV, powłoka zbudowana z wysokiej gęstości PE, zakres temperaturowy -40…+70 [°C] - odpowiednik S-XOTKtc. Maksymalne naprężenie instalacyjne: 1000N

Wszystkie włókna kabla posiadają kodowanie barwne zgodnie z standardem kodowania. Tuba zawierająca do 24 włókien światłowodowych jest wypełniona żelem hydrofobowym dla ochrony włókien przed wpływem wilgoci i wibracjami. Nitka zatopiona w płaszczu służy do ułatwienia zdejmowania powłoki zewnętrznej kabla. Kable są przeznaczone do instalacji napowietrznych.

Kolory włókien: niebieski, pomarańczowy, zielony, brązowy, szary, biały, czerwony, czarny, żółty, fioletowy, różowy, turkusowy.

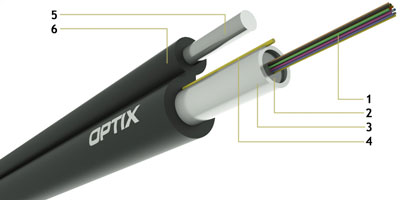

Budowa kabla:

1. optical fibres: ITU Fujikura G.652D,
2. tube filling: hydrophobic jelly filling,
3. tube: loose tube with optical fibres filled with hydrophobic jelly,
4. rip cords for sheath ripping
5. messenger: steel 1x1.60mm
6. sheath: polyethylene (black).
Kabel światłowodowy OPTIX-S-XOTKTC

Konstrukcja

  • tuba centralna wypełniona żelem,
  • instalacja na przęsłach do 85m,
  • powłoka zbudowana z dużej gęstości PE odpornego na UV,
  • konstrukcja umożliwiająca łatwe otwieranie kabla i szybki dostęp do włókien
  • odporność na przenikanie wody według IEC 60794-1-F5,
  • ripcord (nitka) ułatwiający zdejmowanie powłoki zewnętrznej PE.

Zastosowanie

  • zewnętrzne napowietrzne łącza światłowodowe,
  • sieci FTTH,
  • sieci dystrybucyjne,
  • podłączenia napowietrzne dla abonentów ostatniej mili.

Specyfikacja techniczna


OPTIX-S-XOTKTC-8J OPTIX-S-XOTKTC-12J OPTIX-S-XOTKTC-24J
Ilość tub kabla 1 1 1
Ilość wypełniaczy 0 0 0
Ilość tub aktywnych 1 1 1
Włokien w tubie 8 12 24
Ilość całkowita włókien 8 12 24
Waga [kg/km] (±10%) 45 45 51
Wymiary kabla [mm] (±5%) 4.9x10.0 4.9x10.0 5.7x10.8
Ø tuby [mm] 2.8 2.8 3.6
Ø prętu stalowego (nośny) [mm] 1.6 1.6 1.6
Grubość powłoki PE [mm] 1.0 1.0 1.0
Parametr Norma EN Norma IEC
Max. Siła naciągu kabla (instalacyjna) EN 187000 IEC 794-1-E1 1000N
Max. Siła naciągu kabla (długotrwała) EN 187000 IEC 794-1-E1 330N
Odporność na zgniatanie: EN 187000, m. 504 IEC 794-1-E3 1000N/100mm
Odporność na uderzenie: EN 187000, m. 505 IEC 794-1-E4 10 impacts, 2 Nm
Odporność na zginanie:
IEC 794-1-E11 10 [cycles (15xD)]
Odporność na wielokrotne zginanie EN 187000, m. 507 IEC 794-1-E6 10 [cycles (20xD)]
Odporność na wielokrotne zginanie w trakcie pracy EN 187000 IEC 794-1-E8 ≤ 20000 cycles R=90m
Odporność na skręcanie: EN 187000, m. 50 IEC 794-1-E7 ≤ 1000 cycles 360°
Odporność na wibracje:
IEC 794-1
Odporność na wnikanie wody EN 187000, m. 605B IEC 794-1-F5B 3m słup wody przez 24h
Wytrzymałość dielektryczna płaszcza zewnętrznego:
ITU-T Rec. K25
Odporność płaszcza zewnętrznego na napięcie elektryczne nie mniejsze niż 9kV AC
Odporność na ścieranie:
IEC 794-1-E2
Zakres temepratur instalacji EN 187000 IEC 794-1-F1 -40…+60 [°C]
Zakres temepratur eksploatacji EN 187000 IEC 794-1-F1 -40…+70 [°C]
Zakres temepratur transportu i przechowania EN 187000 IEC 794-1-F1 -40…+60 [°C]
