Kabel światłowodowy 2J Optix S-NOTKS - OPTIX FIBER CABLE GJYXFCH (S-NOTKS) 2 x 9/125 ITU Fujikura G.652D

Opis produktu

OPTIX kabel S-NOTKS (GJYXFCH) to uniwersalne (zewnetrzno-wewnętrzne) samonośne kable do zastosowania w systemach FTTx, lekka konstrukcja o małej średnicy, duża giętkość i odporność na przeciąganie, ośrodek suchy, płaszcz LSZH, powłoka odporna na UV, siła naciąg instalacyjna: 700N, zakres temperaturowy od -20…+60 [°C] - odpowiednik: S-NOTKS
Konstrukcja została zaprojektowana specjalnie zapewniając bardzo dobrą osłonę włókien i dodatkowo umożliwiając łatwe prowadzenie i mocowanie kabla. Dwa pręty FRP usztywniające dodatkowo sprawiają, iż zginanie kabla jest możliwe w jednej płaszczyźnie.

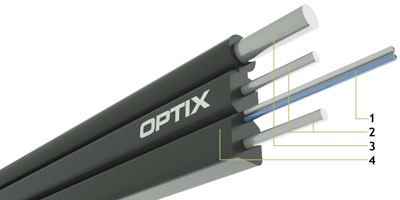

Budowa kabla:

1. optical fibres: ITU Fujikura G.652D,
2. reinforcing element: 2x0.50mm frp rod,
3. messenger: high-carbon steel wire 1x1.00mm,
4. sheath: Low smoke zero halogen (black LSZH)

Konstrukcja

• Kabel wzmacniany do bezpośredniego montażu na ścianach,
• Płaszcz LSOH odporny na UV
• Konstrukcja umożliwiająca łatwe otwieranie kabla i szybki dostęp do włókien

Zastosowanie

• Kabel abonencki,
• Sieci FTTH oraz łącza abonenckie • Połączenia zewnętrzne i wewnątrz budynkowe,
• podłączenia napowietrzne dla abonentów ostatniej mili.

Specyfikacja techniczna

Ilość całkowita włókien	2
Waga [kg/km] (±10%)	21.5
Wymiary kabla [mm] (±5%)	2.0x5.2
Ø prętu stalowego (nośny) [mm]	1.2
Powłoka [rodzaj]	LSOH
Włókna [rodzaj]	G.652D

Parametr	Norma EN	Norma IEC	Liczba włókien: 2
Max. Siła naciągu kabla (instalacyjna)	EN 187000	IEC 794-1-E1	700N
Odporność na zgniatanie:	EN 187000, m. 504	IEC 794-1-E3	2200N/100mm
LSZH	EN 50267-2-2
Odporność na UV:	ISO 4892/2
Trudnopalność:	EN 50268-2
Odporność na uderzenie:	EN 187000, m. 505	IEC 794-1-E4	10 impacts, 2 Nm
Odporność na zginanie:		IEC 794-1-E11	10 [cycles (15xD)]
Odporność na wielokrotne zginanie	EN 187000, m. 507	IEC 794-1-E6	10 [cycles (20xD)]
Odporność na wielokrotne zginanie w trakcie pracy	EN 187000	IEC 794-1-E8	≤ 20000 cycles R=90m
Odporność na skręcanie:	EN 187000, m. 50	IEC 794-1-E7	≤ 1000 cycles 360°
Odporność na wibracje:		IEC 794-1
Odporność na wnikanie wody	EN 187000, m. 605B	IEC 794-1-F5B	3m słup wody przez 24h
Wytrzymałość dielektryczna płaszcza zewnętrznego:		ITU-T Rec. K25
Odporność płaszcza zewnętrznego na napięcie elektryczne nie mniejsze niż 9kV AC
Odporność na ścieranie:		IEC 794-1-E2
Zakres temepratur instalacji	EN 187000	IEC 794-1-F1	-20…+60 [°C]
Zakres temepratur eksploatacji	EN 187000	IEC 794-1-F1	-40…+60 [°C]
Zakres temepratur transportu i przechowania	EN 187000	IEC 794-1-F1	-40…+60 [°C]
