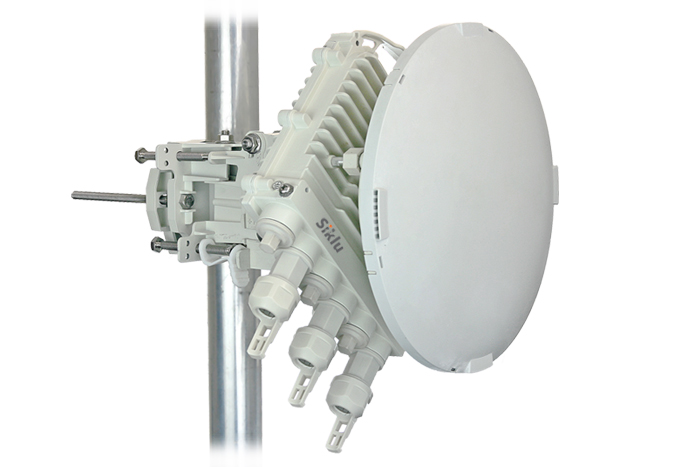

Radiolinia Siklu EtherHaul 1200

Wszystkie dane techniczne

Biuro obsługi klienta: +48 34 333 67 76

Wszystkie dane techniczne: Panel B2B

Dostępność: Skonsultuj z handlowcem

Cena:

16 974,00 zł z VAT (13 800,00 zł netto)

  • Koszt przesyłki: od 0,00
  • Darmowa dostawa od kwoty 2000,00 zł

Opis produktu

Szczegółowe informacje
Radiolinia Siklu EtherHaul™ 1200L to innowacyjne rozwiązanie dla wszystkich potrzebujących bardzo wydajnej radiolinii mikrofalowej działającej w paśmie licencjonowanym na krótkich dystansach. Model 1200L zapewnia przepustowość 400 Mbps z możliwością jej programowego rozszerzenia do 1200 Mbps (half-duplex) w warstwie radiowej. Pracuje w trybie TDD pozwalając maksymalnie wykorzystać całe pasmo radiowe przy niesymetrycznym ruchu.

Kompaktowe rozwiązanie typu „All In one”, „All outdoor” gwarantuje łatwą obsługę i niskie koszty wdrożenia systemu. Radiolinia pracuje w paśmie 71-76 GHz, co pozwala na duże oszczędności przy rezerwacji częstotliwości w paśmie "E" (np. 74 GHz - kanał 250 MHz: 75 zł/rok i 500 MHz: 150 zł/rok). Rozwiązanie EtherHaul ma niskie własne opóźnienia dzięki czemu umożliwia pracę w sieciach 3G i LTE.

Zestaw jest kompletnym przęsłem radiowym z licencją pozwalającą na transmisję z przepustowością 400 Mb/s i składającym się z:

- ODU zintegrowane z anteną - 2szt.
- zestaw do montażu – 2 szt.
- zasilacz PoE – 2 szt.


Główne cechy rozwiązania:

- Duża przepływność - przepustowość do 1,2 GB/s (w warstwie radiowej)
- Kompaktowe rozwiązanie - rozwiązanie integrujące wszystkie niezbędne do pracy elementy, oraz niska waga radiolinii (około 3 kg.) skraca proces instalacji i czyni go szybkim, prostym i niedrogim
- Wysokie pasmo „E” – niewielkie koszty rezerwacji częstotliwości w paśmie E: 74GHz kanał 250MHz – 75 zł/rok i 500MHz – 150 zł/rok
- Niskie opóźnienia - niskie własne opóźnienia (około 200 μsec wliczając przełączanie), co umożliwia pracę w sieciach 3G i LTE
- Skalowalność - EtherHaul umożliwia łatwą rozbudowę pozwalając operatorom na rozwijanie sieci w miarę rosnących potrzeb w myśl zasady “pay-as-you grow”. Pojemność i dodatkowe funkcje mogą być zmieniane programowo
- Mały pobór mocy - pobór energii urządzenia w granicach 20W znacząco wpływa na oszczędność w eksploatacji
- Krótki dystans - w polskich warunkach środowiskowych maksymalny dystans wynosi około 2 km
- Tryb dostępu - TDD z możliwością regulacji podziału od 50:50 do 25:75
- Szyfrowanie - AES
- Interfejsy światłowodowe - 1000Base-LX (1310 nm), SX (850 nm)
- Obsługa VLANów - do 4096 aktywnych VLANów, IEEE 802.1ad (QinQ)
- QoS - bazujący na 802.1Q (VLAN tags), umożliwia alokację zasobów sieciowych w sposób gwarantujący transmisję danych w sposób określony przez operatora

Przykładowe zastosowania radiolinii Siklu EtherHaul™ 1200L:

- główne łącze dosyłowe dla WISP,
- połączenia oddziałów firm, magazynów, zakładów produkcyjnych,
- połączenia jednostek organizacyjnych administracji publicznej, sądów, szkół, oddziałów terenowych opieki zdrowotnej,
- operatorzy telefonii komórkowej,
- połączenia szkieletowe pomiędzy stacjami bazowymi WiMAX, 3G, LTE,
- idealne rozwiązanie dla sieci małych i średnich ISP - agregacja ruchu, łącza dostępowe,
- połączenie bezprzewodowe 2 sieci LAN,
- łącza tymczasowe - obsługa imprez masowych,
- sieci IPTV- transmisja wideo dla operatorów telewizji kablowej,
- zasilenie stacji bazowych systemów punkt wielopunkt,
- systemy monitoringu miejskiego,
- łącza zapasowe - backup dla światłowodu, włączając zaawansowane mechanizmy przełączania,

Specyfikacja techniczna

Interfejs radiowy:
1 szt.
Moc nadawania:
5 dBm
Czułość odbiornika:
przy modulacji QAM 16 i szerokości kanału 500MHz – co najmniej -63,5 dBm
przy modulacji QPSK i szerokości kanału 250MHz – co najmniej -75 dBm
przy modulacji QPSK i szerokości kanału 62,5MHz – co najmniej -82,5 dBm
Częstotliwość pracy
71 - 76 GHz
Tryb dupleksu
TDD z możliwością zmiany podziału UL/DL w zakresie od 50/50 do 25/75 w trybie programowej zmiany konfiguracji urządzenia, bez modyfikacji sprzętowych
Zmiana szerokości kanału
od 62,5 MHz do 500 MHz w trybie programowej zmiany konfiguracji urządzenia, bez modyfikacji sprzętowych
Modulacja
OFDM (QPSK, QAM16)
Antena
zintegrowana o szerokości wiązki 1°
RPE - Klasa 2 (wg. ETSI EN 302 217-4-2 V1.4.1 (2009-03)
zysk 43 dBi
Interfejs sieciowy
2 jednocześnie aktywne. wybierane programowo z interfejsów fizycznych
Interfejsy fizyczne
2 x 100/1000Base-T (RJ-45)
2 x SFP obsługujący transceivery typu 1000Base-LX, 1000Base-SX, 100/1000Base-T
Funkcje
obsługa VLAN (IEEE 802.1Q)
liczba aktywnych VLAN 4096
obsługa QinQ (IEEE 802.1ad Provider Bridge)
wsparcie dla ramek typu „Jumbo” o wielkości do 9200 bajtów
Maksymalna przepływność
do 910Mbit/s (przy szerokości kanału 500 MHz i modulacji QAM16)
Szyfrowanie
AES
Zarządzanie
konsola (CLI)
SNMP v2 i v3
przez przeglądarkę internetową
Zasilanie
Power over Ethernet IEEE 802.3at-2009
bezpośrednio do urządzenia 48VDC
zużycie energii nie większe niż 20W
Normy bezpieczeństwa
IEC 60950
Warunki środowiskowe
Temperatura pracy -45° ÷ +55°C
wilgotność względna 0 do 100%
Wymiary
ODU 24,5x22,5x5 (wysokość x szerokość x głębokość)
ODU + Antenna 26x16 (średnica x głębokość)
QoS
Quality of Service (QoS), 802.1Q
Czas odpowiedzi na ping
2,5 ms (średnio, przy obciążonym łączu)
Gwarancja
1 rok



Datasheet:
