Radiolinia Siae AlfoPlus 23Ghz

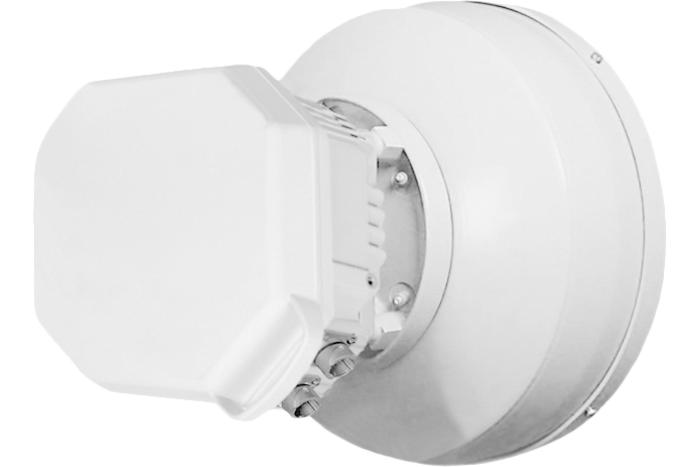

Radiolinia SIAE MICROELETTRONICA model ALFOplus to wydajna radiolinia mikrofalowa full IP pracująca w paśmie licencjonowanym 23 GHz.

W skład oferowanego zestawu wchodzi:

- ODU na pasmo 23 GHz – 2szt.
- anteny 0,6m (zintegrowane z ODU) na pasmo 23 GHz – 2szt.
- licencja na modulację 128 QAM - 85 Mbps w kanale 14 MHz, 170 Mbps w kanale 28 MHz

Powyższa konfiguracja pozwala np. na transmisję w prędkością 170 Mbps FD na dystansie do 5,5 km.

Do zestawu należy dokupić zasilacz PoE o mocy 60W.

Urządzenia ALFO+ mogą pracować z modulacją do 1024QAM przy zastosowaniu 10-cio stopniowej adaptacyjnej zmiany modulacji.
Istnieje możliwość wyboru jednego z dwóch typów interfejsów: Ethernet (elektryczny) lub SFP (optyczny) oraz możliwość zastosowania protekcji sprzętowej przy konfiguracji 1+1.

W ramach serii ALFOplus występują następujące rozmiary anten jednopolaryzacyjnych:

- 0.2, 0.3, 0.6, 0.9, 1,2 oraz 1,8 m.

Dostępne są także następujące częstotliwości pracy radiolinii:

- 7, 13, 15, 18, 23 i 38 (tylko dla anten 0.3, 0.6 i 0.9) GHz

Sprzęt ALFOplus zapewnia skalowalną transmisję danych od 50 Mbps do 1Gbps w kanałach o szerokości od 7 do 56 MHz (wkrótce do 112MHz).

Radiolinia ALFOplus jest kompaktowym rozwiązaniem typu „Full Outdoor”, co gwarantuje prostą i szybką instalację, małą wagę urządzenia, niskie zużycie prądu. Wszystkie te cechy przekładają się bezpośrednio na niskie koszty wdrożenia systemu i jego późniejszej eksploatacji.

Poprzez wykupienie licencji programowych istnieje możliwość upgrade następujących parametrów:

- upgrade modulacji do 256 lub 1024 QAM
- zwiększenie szerokości kanału do 56 MHz
- włączenie kompresji nagłówka (EPP)
- dodanie funkcji Synchronous Ethernet
- dodanie funkcji OAM

Podany zestaw stanowi przykładową konfigurację sprzętową. Ze względu na modularność rozwiązań SIAE zapraszamy do kontaktu w celu indywidualnej wyceny radiolinii dopasowanych do Państwa potrzeb związanych zarówno z przepustowością, częstotliwością jak i dystansami, na których pracować ma radiolinia.

Specyfikacja techniczna

Interfejs radiowy	1 szt.
Interfejs sieciowy	2xGE elektryczny lub 2xGE optyczny
Moc nadawania	od 18 dBm do 23 dBm (w zależności od modulacji)
Częstotliwość pracy	22 ÷ 23,60 GHz
Tryb dupleksu	FDD
Szerokość kanału	7/14/28/56, w przygotowaniu 112 (Dual Carrier) MHz
Modulacja	4/16/32/64/128/256/512/1024 QAM z ACM
Antena	od 0,2 m do 1,8 m
Funkcje	wsparcie dla ramek typu „Jumbo” do 10 KB
Przepustowość	od 50 Mbps do 1 Gbps
Zarządzanie	SCT (Subnetwork Craft Terminal) dla centralnego zarządzania do 100 elementów (MS Windows®OS) NMS5-LX (Element Manager) dla centralnego zarządzania średnimi sieciami do 5.000 elementów (Linux OS) NMS5-UX (Element Manager) dla centralnego zarządzania dużą siecią do 10.000 elementów (HP Unix OS) Web LCT do zarządzania, konfiguracji i uruchomienia (MS Windows® OS & Adobe flash) dostępne przez przeglądarkę internetową
Zasilanie	PoE+ lub dedykowane zasilanie 25 ÷ 60 VDC, zużycie energii nie większe niż 35W (dla konfiguracji 1+0) oraz nie większe niż 70W (dla konfiguracji 1+1)
Normy bezpieczeństwa	EN 60950
Temperatura pracy	od -35 do +55 °C
Wymiary	254x254x154 mm
Waga całkowita	ODU bez anteny 5500 g
Odporność na wiatr	≤ 56 m/s
Charakterystyka Ethernet	MAC address switching, ageing and learning VLAN / VLAN STACKING (IEE 802.1ad with QinQ) Ethernet QoS (IEEE 802.1p) RSTP (Rapid Spanning Tree Protocol) Flow Control (IEEE 802.3x) RMON Statistics LLF (Link Loss Forwarding) LAG (Link Aggregation IEEE 802.3ad) ETH OAM (IEEE 802.1ag / ITU-T Y.1731)(po wykupieniu licencji) Synchronous Ethernet (po wykupieniu licencji)
Czas odpowiedzi na RTT ping	0.333 (dla pakietu 1518 bitów) ms
Gwarancja	1 rok z możliwością rozszerzenia
