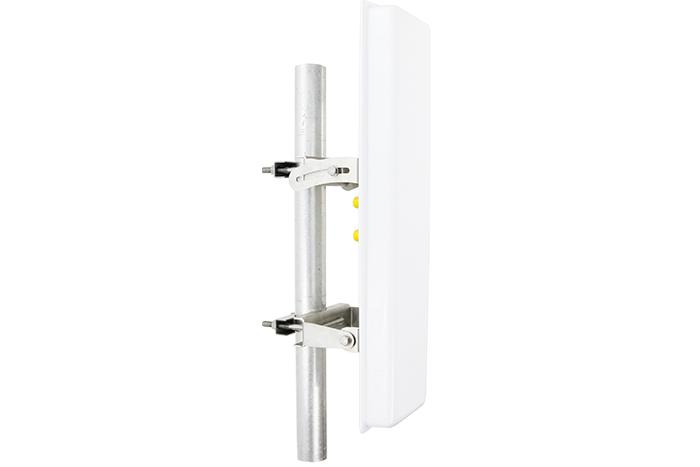

GigaSektor PRO 16/120 4x4 MIMO HV/±45

Opis produktu

Profesjonalna antena sektorowa klasy operatorskiej przeznaczona do budowy stacji bazowych 802.11ac lub 802.11n działających w paśmie 5,0 – 6,1 GHz z wykorzystaniem technologii 3x3 lub 4x4 MIMO. Pozwala na transmisję danych w czterech niezależnych polaryzacjach. Dzięki czterem złączom antenowym umożliwiają również tworzenie podwójnej stacji bazowej 2x2 MIMO z wykorzystaniem tylko jednej anteny.

Antena wykorzystuje zaawansowane rozwiązania umożliwiające zwiększenie wydajności sieci bezprzewodowych punkt-wielopunkt.

Zredukowane niepożądane promieniowanie wsteczne oraz niski poziom listków bocznych minimalizuje poziom zakłóceń generowanych i odbieranych przez antenę z otoczenia, pozwalając na jej montaż oraz wydajne działanie w bezpośrednim sąsiedztwie innych anten.

Antena może działać w szerokim zakresie częstotliwości a wiązki charakterystyki promieniowania są stabilne w funkcji częstotliwości. Pozwala to na elastyczne i przewidywalne działanie oraz pełne wykorzystanie możliwości modułu radiowego podłączonego do anteny.

Uchwyt anteny wraz z cybantami wykonany z blachy kwasowej, nierdzewnej o grubości 2.5 mm. W komplecie znajduje się uchwyt dający możliwość montażu urządzeń Mikrotik z serii NetMetal oraz Netbox.

Dostępne opcjonalne uchwyty montażowe oraz zabezpieczone przed wpływem czynników zewnętrznych konektory pozwalają na bezpośrednią integracje anteny z urządzeniami Ubiquiti, Mikrotik oraz Cambium. Pozwala to na wygodne tworzenie zwartych i dyskretnych stacji bazowych.

Antena posiada zdublowane zwarcie dla prądu stałego zapobiegające podczas wyładowań atmosferycznych indukowaniu się prądu stałego na wyjściu antenowym, chroniąc w ten sposób urządzenie podłączone do anteny.

Szczegóły budowy

Ścieżki zasilające źródła elementarne anteny zostały odizolowanie fizycznie od struktury promieniującej dzięki czemu uniknięto ich pasożytniczego wpływu degradującego charakterystyki promieniowania. Uzyskane wiązki anteny są stabilne w funkcji częstotliwości, posiadają stały poziom listków bocznych w elewacji oraz stabilny kształt wiązki głównej w azymucie dla czterech polaryzacji. Rozwiązanie to umożliwiło jednocześnie redukcję gabarytów i masy anteny.

Zastosowanie stratnej pianki absorpcyjnej, umieszczonej wewnątrz obudowy anteny pozwoliło na likwidację pasożytniczych prądów powierzchniowych indukujących się na powierzchni ekranu co doprowadziło do ograniczenia promieniowania wstecznego anteny zarówno w płaszczyźnie
azymutu jak i elewacji.

Antena została zaprojektowana tak by uzyskać maksymalną powtarzalność produkcji. Podstawowym elementem promienników anteny jest teflonowy laminat mikrofalowy zachowujący wysoką stabilność parametrów elektrycznych. Jest on umieszczony pomiędzy aluminiowym ekranem, a osłoną z bardzo trwałego i niskotłumiennego tworzywa odpornego na promieniowanie UV. Dzięki takiej solidnej konstrukcji antena może pracować w ciężkich warunkach atmosferycznych zachowując trwałość i niezmienność parametrów w czasie eksploatacji.

Specyfikacja techniczna

Gwarancja	36 m-cy
Typ anteny	sektorowa czteropolaryzacyjna
Zakres częstotliwości	4,9 - 6,1 GHz
Zysk energetyczny	16 dBi
Polaryzacja	pionowa (V) + pozioma (H) + skośna +45° (S+) + skośna -45° (S-)
Separacja pomiędzy złączami	>28 dB
Kąt promieniowania w płaszczyźnie pionowej	9 ° dla -3dB
Kąt promieniowania w płaszczyźnie poziomej	80±5° dla -3dB, 115±5° dla -6dB °
VSWR	typ. 1:1,5
Impedancja	50 Ohm
Złącze	4 x N/Żeńskie
Odporność na wiatr	80 m/s
Montaż	do masztu
Średnica masztu/uchwytu	26 - 53 mm
Wymiary	620 x 151 x 50 mm
Waga	2165 g
Waga bez uchwytów	1150 g
Opakowanie	Karton
