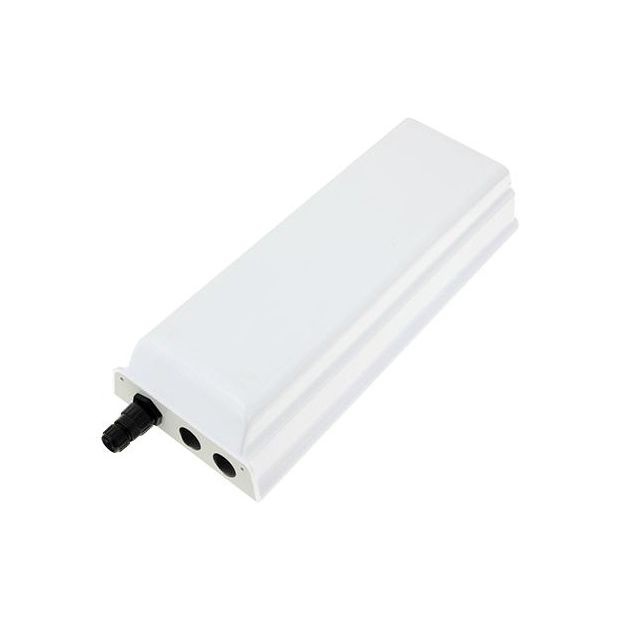

GigaSektor PRO BOX 16/120 HV

Opis produktu

Profesjonalna seria anten sektorowych klasy operatorskiej Gigasektor PRO wykorzystująca zaawansowane rozwiązania umożliwiające zwiększenie wydajności sieci bezprzewodowych punkt-wielopunkt. Posiada zintegrowaną, w pełni ekranowaną obudowę, pozwalająca na montaż w jej wnętrzu urządzeń Ubiquiti, Mikrotik, Cambium itp.

Zredukowane niepożądane promieniowanie wsteczne oraz niski poziom listków bocznych minimalizuje poziom zakłóceń generowanych i odbieranych przez antenę z otoczenia, pozwalając na jej montaż oraz wydajne działanie w bezpośrednim sąsiedztwie innych anten.

Antena może działać w szerokim zakresie częstotliwości a wiązki charakterystyki promieniowania są stabilne w funkcji częstotliwości. Pozwala to na elastyczne i przewidywalne działanie oraz pełne wykorzystanie możliwości modułu radiowego podłączonego do anteny.

Gabaryty oraz masa anteny zostały zmniejszone a zintegrowana obudowa jest w pełni ekranowana chroniąc urządzenie, złącza antenowe oraz pigtaile zarówno przed wpływem warunków atmosferycznych jak i interferencjami radiowymi. Pozwala to na wygodne tworzenie zwartych, dyskretnych i odpornych na zakłócenia stacji bazowych.

Antena posiada zdublowane zwarcie dla prądu stałego zapobiegające podczas wyładowań atmosferycznych indukowaniu się prądu stałego na wyjściu antenowym, chroniąc w ten sposób urządzenie podłączone do anteny.


Szczegóły budowy

Ścieżki zasilające źródła elementarne anteny zostały odizolowanie fizycznie od struktury promieniującej dzięki czemu uniknięto ich pasożytniczego wpływu degradującego charakterystyki promieniowania. Uzyskane wiązki anteny są stabilne w funkcji częstotliwości, posiadają stały poziom listków bocznych w elewacji oraz stabilny kształt wiązki głównej w azymucie dla obu polaryzacji. Rozwiązanie to umożliwiło jednocześnie redukcję gabarytów i masy anteny.

Zastosowanie stratnej pianki absorpcyjnej, umieszczonej wewnątrz obudowy anteny pozwoliło na likwidację pasożytniczych prądów powierzchniowych indukujących się na powierzchni ekranu co doprowadziło do ograniczenia promieniowania wstecznego anteny zarówno w płaszczyźnie
azymutu jak i elewacji.

Antena została zaprojektowana tak by uzyskać maksymalną powtarzalność produkcji. Podstawowym elementem promienników anteny jest teflonowy laminat mikrofalowy zachowujący wysoką stabilność parametrów elektrycznych. Jest on umieszczony pomiędzy aluminiowym ekranem, a osłoną z bardzo trwałego i niskotłumiennego tworzywa odpornego na promieniowanie UV. Dzięki takiej solidnej konstrukcji antena może pracować w ciężkich warunkach atmosferycznych zachowując trwałość i niezmienność parametrów w czasie eksploatacji.

Duża pokrywa obudowy zapewnia wygodny dostęp do zainstalowanego urządzenia oraz złącz anteny. Obudowa posiada przygotowane zaślepione uszczelkami otwory, pozwalając w łatwy sposób wyprowadzić dodatkowe interfejsy urządzenia na zewnątrz. Dołączony ekranowany, wodoodporny dławik FTP Ethernet umożliwia łatwe i bezpieczne podłączenie portu LAN urządzenia.

Specyfikacja techniczna

Gwarancja	36 m-cy
Typ anteny	sektorowa dualna
Zakres częstotliwości	5,0 - 6,1 GHz
Zysk energetyczny	16 dBi
Polaryzacja	pionowa + pozioma
Separacja pomiędzy złączami	>28 dB
Kąt promieniowania w płaszczyźnie pionowej	9 ° dla -3dB
Kąt promieniowania w płaszczyźnie poziomej	80±5° dla -3dB, 115±5° dla -6dB °
VSWR	typ. 1:1,5
Impedancja	50 Ohm
Złącze	2 x SMA
Odporność na wiatr	80 m/s
Montaż	do masztu
Średnica masztu/uchwytu	26 - 53 mm
Wymiary	377x149x78 mm
Waga	1600 g
Waga bez uchwytów	1200 g
Opakowanie	Karton
