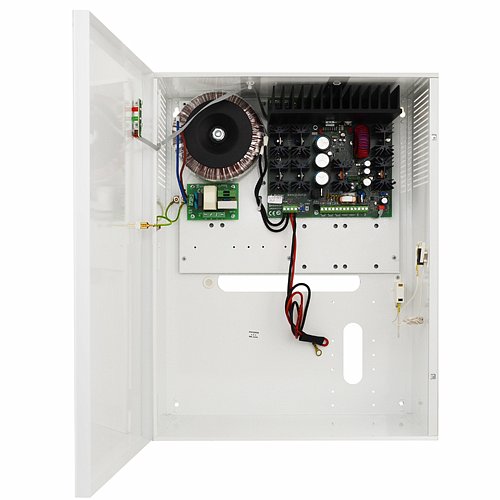

PSBS5024C PSB 27,6V/5A/2 x 17Ah zasilacz buforowy

Wszystkie dane techniczne

Biuro obsługi klienta: +48 34 333 67 76

Zakupy hurtowe - Kupuj ten produkt w cenach hurtowych: Panel B2B

Dostępność: W dostawie

Cena:

539,77 zł z VAT (438,84 zł netto)

  • Koszt przesyłki: od 19,07
  • Darmowa dostawa od kwoty 2000,00 zł

Opis produktu

Cechy zasilacza:

  • zasilacz buforowy, impulsowy
  • bezprzerwowe zasilanie DC 27,6V/5A
  • miejsce na akumulator 2x17Ah/12V
  • szeroki zakres napięcia zasilania AC 176÷264V
  • wysoka sprawność 73%
  • kontrola ładowania i konserwacji akumulatora
  • ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
  • zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
  • prąd ładowania akumulatora 0,4A/1,2A/2A/2,7A, przełączany zworką
  • funkcja START manualnego załączenia akumulatora
  • kontrola stanu bezpieczników wyjść AUX, AUX1, AUX2, AUX3
  • sygnalizacja optyczna LED
  • wyjście techniczne FAC sygnalizacji zaniku sieci 230V
  • wyjście techniczne FPS sygnalizacji awarii zasilacza wyzwalane przez:

- zwarcie wyjścia (SCP)
- przeciążenie wyjścia (OLP)
- przekroczenie napięcia wyjściowego >33V (OVP)
- odłączenie akumulatora <20V (UVP)
- awarię przetwornicy napięcia DC/DC

  • zabezpieczenia:

- przeciwzwarciowe SCP
- przeciążeniowe OLP
- nadnapięciowe OVP
- termiczne OHP
- przepięciowe
- antysabotażowe

Opis:
Zasilacz buforowy przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 24 V DC (+/-15%). Zasilacz dostarcza napięcia U=27,6 V DC o wydajności prądowej:
1. Prąd wyjściowy 5A (bez akumulatora)
2. Prąd wyjściowy 4,6A + 0,4A ładowanie akumulatora
3. Prąd wyjściowy 3,8A + 1,2A ładowanie akumulatora
4. Prąd wyjściowy 3,0A + 2,0A ładowanie akumulatora
5. Prąd wyjściowy 2,3A + 2,7A ładowanie akumulatora
Sumaryczny prąd odbiorników + akumulator wynosi max. 5A.

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Prąd ładowania akumulatora ustawiono fabrycznie na 1,2A. Zasilacz umieszczony jest w obudowie metalowej (kolor RAL9003) z miejscem na akumulator 2x17Ah/12V. Obudowa wyposażona jest w mikroprzełącznik sygnalizujący otwarcie drzwiczek (czołówki) i oderwanie od podłoża.

Dane techniczne:
Typ zasilacza: A (EPS - External Power Source)
Zasilanie: 176÷264V AC 50÷60Hz
Pobór prądu: 1,1A@230VAC max.
Moc zasilacza: 138W max.
Sprawność: 73%
Napięcie wyjściowe: 22-27,6V DC – praca buforowa; 20V÷27,6V DC – praca bateryjna
Prąd wyjściowy: 5A (bez akumulatora), 4,6A + 0,4A ładowanie akumulatora, 3,8A + 1,2A ładowanie akumulatora, 3,0A + 2,0A ładowanie akumulatora, 2,3A + 2,7A ładowanie akumulatora, lub 3 x 1,35A – wyjścia +AUX1-, +AUX2-, +AUX3-
Zakres regulacji napięcia wyjściowego: 24÷29VDC
Napięcie tętnienia: 50mV p-p max.
Prąd ładowania akumulatora: 0,4A / 1,2A / 2,0A / 2,7A – przełączany zworką IBAT (J1, J2)
Zabezpieczenie przed zwarciem SCP: 200% ÷ 250% mocy zasilacza, tryb hiccup – 13A/200ms i/lub uszkodzenie bezpiecznika topikowego w obwodzie akumulatora (wymaga wymiany wkładki topikowej)
Zabezpieczenie w obwodzie akumulatora OLP: 110% ÷ 150% mocy zasilacza – elektroniczne. Odłączenie wyjść zasilacza – ponowne załączenie automatycznie po odłączeniu obwodu wyjściowego DC
Zabezpieczenie nadnapięciowe OVP: U>33V, odłączenie napięcia wyjściowego, przywracane automatycznie (odłączenie AUX+)
Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<20,0 V (± 5%) – odłączenie (-BAT) akumulatora, konfiguracja zworką PBAT
Zabezpieczenie antysabotażowe: - TAMPER; wyjście sygnalizujące otwarcie lub oderwanie obudowy zasilacza - mikrowyłącznik x2, styki NC (obudowa zamknięta i zamontowana na podłożu), 0,5A@50V DC (max.)
Wyjścia techniczne: - FAC; wyjście sygnalizujące awarię zasilania AC, - FPS; wyjście techniczne stanu pracy zasilacza
Optyczna sygnalizacja pracy: tak - diody LED
Warunki pracy II klasa środowiskowa, -10 oC÷40 oC Obudowa metalowa: Blacha stalowa DC01 1,2,mm, kolor RAL 9003
Wymiary: 350 x 445 x 178 (345 x 440 x 170+8) (WxHxD) [mm] (+/- 2)
Waga netto/brutto: 10,80kg/ 11,5kg
Miejsce na akumulator: 2x17Ah/12V (SLA) max.
Zamykanie: wkręt walcowy x 2 (z czoła), możliwość montażu zamka
Zabezpieczenie antysabotażowe: 1x mikrowyłącznik: otwarcie obudowy 0,5A@50VDC max, NC
Uwagi: obudowa posiada dystans od ściany (podłoża) - 8 mm; chłodzenie zasilacza: konwekcyjne
