Model |
KL-280 |

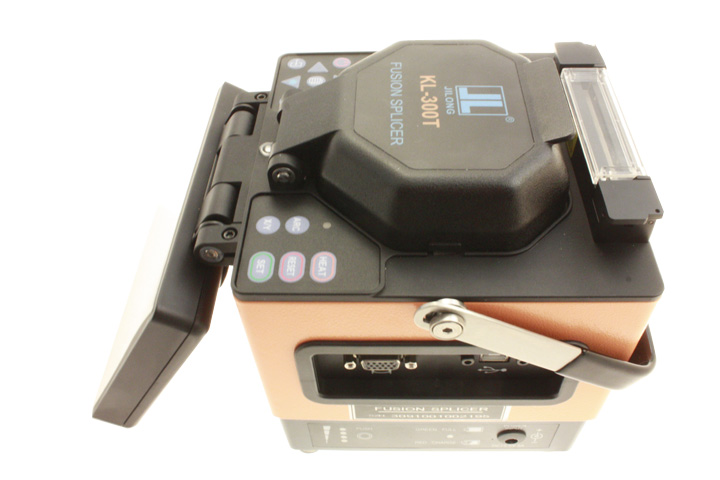

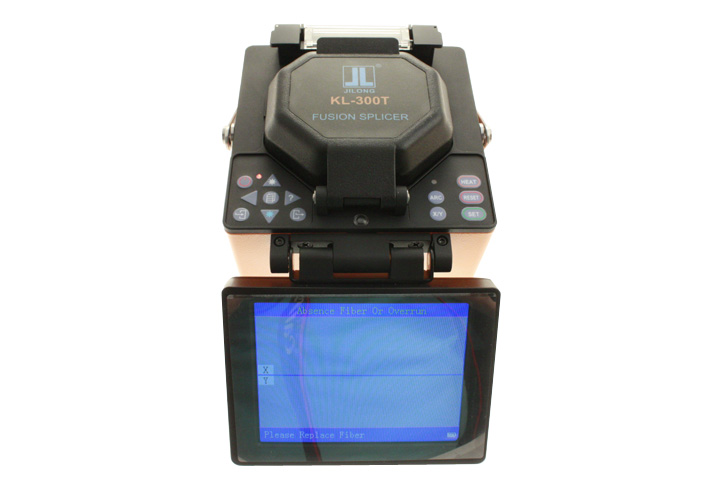

KL-300T |
KL-300 |
Zastosowanie |
SM (ITU-T G.652), MM (ITU-T G.651), DS (ITU-T G.653), NZDS (ITU-T G.655) |
Dopuszczalna długość przyciętych włókien |
12~16mm (średnica pokrycia: 250µm),
16mm (średnica pokrycia: 250~1000µm) |
Średnica włókna |
średnica płaszcza: 80~150µm, średnica pokrycia: 100-1000µm |
Ilość włókien |
pojedyńcze |
Metoda pozycjonowania włókna |
do rdzenia |
do rdzenia lub do płaszcza |
Metoda przetwarzania obrazu |
cyfrowo |
Średnia tłumienność wtrąceniowa |
0.02dB (SM), 0.01dB (MM), 0.04dB (DS), 0.04dB( NZDS) |
Czas spawania |
9s |
Tryby spawania |
12 (domyślne), 188 (użytkownika) |
53 (domyślne), 40 (użytkownika) |
Reflaktancja (tłumienie odbiciowe) |
>60dB |
Pamięć |
5000 wyników, 3 parametrów na wynik |
4000 wyników, 20 parametrów na wynik |
Widok włókna i powiększenie |
400x (widok w jednej płaszczyźnie), 200x (widok w dwóch płaszczyznach) |
300x (widok w jednej płaszczyźnie), 150x (widok w dwóch płaszczyznach) |
Akceptowane typy osłonek spawów |
60mm, 45mm oraz mikro-osłonki |
Czas wygrzewania osłonki spawu |
Typowo 30 sekund |
Tryby wygrzewania osłonek spawów |
9 (domyślne), 24 (użytkownika) |
Temperatura wygrzewania osłonek spawów |
------ |
Może być zmieniana |
Może być zmieniana |
Mechaniczny test wytrzymałości spawu |
Siła odciągu włókien: 2N |
Żywotność elektrod |
2500 spawów |
Ilość spawów / wygrzewań przy pracy z baterią |
130 cykli |
150 cykli |
Wyświetlacz |
5,0" TFT-LCD |
5,6" TFT-LCD |
Wyjścia |
RS 232 |
USB 1.1, VGA |
Graniczne warunki pracy |
do 5000m n.p.m., do 95% wilgotności, temperatura od -10 do +50°C, prędkość wiatru do 15m/s |
Zasilanie |
Zmienne
100-220V 50/60Hz 30W; bateria:10~14V 25W; Możliwość ładowania w
trakcie spawania; Bateria Li-Ion, Ładowarka do baterii oraz zasilacz |
Wymiary [dł x szer x wys] |
150mm x1 50mm x 160mm |
150mm x1 50mm x 150mm |
Waga |
2,7 kg bez baterii, 3,2kg z modułem baterii |
Gwarancja |
12 miesięcy (możliwość przedłużenia gwarancji do 36 miesięcy) |
