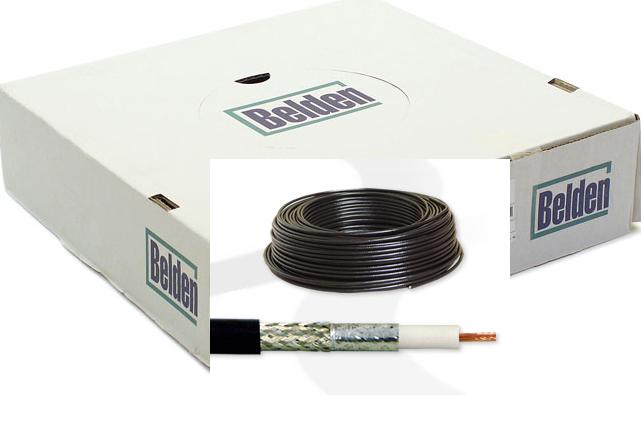

Kabel konc. 100m 50 Ohm (H155E) PE Belden

Opis produktu

Parametry techniczne ( dane katalogowe ):

• charakterystyka impedancji falowej Ohm50+2
• pojemność jednostkowa pF/m82
• współczynnik skrócenia 0.81
• rezystancja dla prądu stałego Ohm/km32

  Straty odbiciowe :
• 5-470 Mhz dB>23
• 470-862 Mhz dB>20
• 862-2150 Mhz dB>18


                Tłumienie ekranu :

• 30-1000 Mhz dB>85

         Wymiary i konstrukcja :
• żyła wewnętrzna bare copper
• wymiar żyły wewnętrznej mm19x0.28 (1.41)
• izolator FOAM
• wymiar izolatora mm3.9+0.15
• ekranfolia AL-PET-AL
• oplot tinned copper
• gęstość pokrycia w % 80
• wymiar zewnętrzny ekranu mm 4.5+0.15
• powłoka zewnętrzna PE wymiar powłoki zewnętrznej mm 5.4+0.2
• minimalny promień gięcia 35mm

  Tłumienność falowa :
• 10 Mhz dB/100m 3.0
• 50 Mhz dB/100m 6.5
• 100 Mhz dB/100m 9.3
• 230 Mhz dB/100m 14.1
• 300 Mhz dB/100m 16.3
• 470 Mhz dB/100m 16.9
• 600 Mhz dB/100m 18.2
• 860 Mhz dB/100m 27.5
• 1000 Mhz dB/100m 30.9
• 1350 Mhz dB/100m 35.9
• 1750 Mhz dB/100m 42.3
• 2150 Mhz dB/100m 46.9
• 2450 MHz dB/100m 49.2
