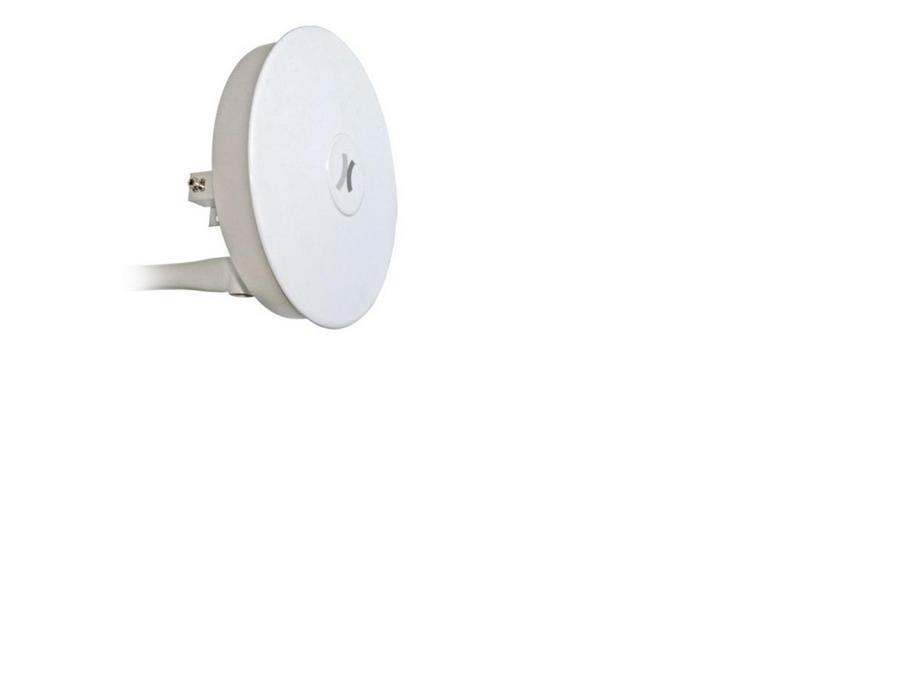

DishEter MIMO 23

Opis produktu

Antena paraboliczna dwupolaryzacyjna z dwoma wejściami antenowymi pracującymi z ortogonalnymi polaryzacjami.

Rozwiązanie to zapewnia nieosiągalne dla konkurencyjnych rozwiązań dopasowanie współczynnika fali stojącej VSWR<1,5 w bardzo szerokim paśmie pracy przy jednoczesnej minimalizacji strat wtrąceniowych (tłumienia) w promienniku.

Układ zwierciadeł Cassegraina ze zmodyfikowanym zwierciadłem dodatkowym zapewnia redukcję poziomu listków bocznych i zawężenie wiązki głównej charakterystyki promieniowania.

Wyprofilowany i wydłużony kołnierz głównego zwierciadła anteny pozwala na redukcję promieniowania bocznego, dzięki czemu antena nadaje się do montowania w miejscach, gdzie występują inne systemy działające w tym paśmie, zapewniając minimalizację ich wpływu na tworzone łącze.

Antena posiada również mniejszą masę i wymiary w porównaniu do konkurencyjnych rozwiązań, co znacznie ułatwia jej montaż i wizowanie w przypadku wykorzystania w budowie linków o wysokiej przepustowości. Antena doskonale nadaje się do zastosowania w łączach wykorzystujących technologię 2x2 MIMO standardu 802.11n.

Zwierciadło (parabola) anteny wykonane z 1,5 mm stopu aluminium, reflektor Cassegreina wykonany z 1 mm stopu aluminium. Zwierciadło, reflektor, promiennik oraz uchwyt anteny zabezpieczone są przed wpływem warunków zewnętrznych strukturalną farbą proszkowa. Osłona paraboli i reflektora wykonana z bardzo trwałego i niskotłumiennego tworzywa HIPS odpornego na promieniowanie UV. Dzięki temu antena jest doskonale zabezpieczona przed oddziaływaniem warunków atmosferycznych, co gwarantuje trwałość i niezmienność parametrów w czasie eksploatacji

Solidny uchwyt wraz z cybantem dołączony do anteny zapewnia stabilność, dużą odporność na działanie wiatru oraz umożliwia regulację kąta pochylenia anteny, ułatwiając optymalne ustawienie. Antena dostarczana jako zmontowany w całości produkt, gotowy do zamocowania na maszcie.

Specyfikacja techniczna

Gwarancja	36 m-cy
Typ anteny	kierunkowa paraboliczna dwupolaryzacyjna
Zakres częstotliwości	5.47 – 5.9 GHz
Zysk energetyczny dla polaryzacji pionowej	5,5 - 5,8 GHz 23,2 5,4-5.5 i 5,8-5,9 GHz 22,7 dBi
Zysk energetyczny dla polaryzacji poziomej	5,5 - 5,8 GHz 23 5,4-5,5 i 5,8-5,9 GHz 22,5dBi dBi
Polaryzacja	pionowa + pozioma
Promieniowanie wsteczne	>40 dB
Separacja pomiędzy złączami	>30 dB
Kąt promieniowania w płaszczyźnie pionowej	7,5 - 8,5 ° dla -3dB
Kąt promieniowania w płaszczyźnie poziomej	7,5 - 8,5 ° dla -3dB
VSWR	<1,5 dla 5,4 - 5,9 GHz
Impedancja	50 Ohm
Listki boczne	5,4 - 5,7 GHz: < -19 dB 5,7 – 5.9 GHz: < -16dB
Złącze	2 x N/Żeńskie
Odporność na wiatr	85 m/s
Średnica masztu/uchwytu	38 - 51 mm
Wymiary	380 x 245 mm
Wymiary czaszy	ø 360 mm
Waga	1800 g
Opakowanie	karton
